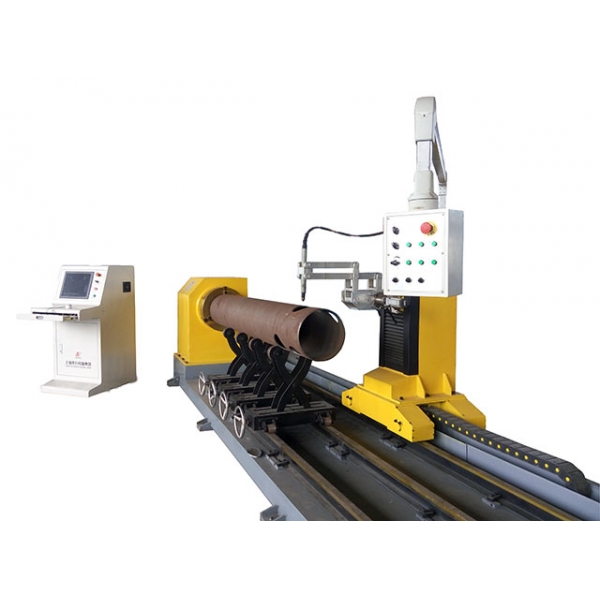

YC-XGX系列數控相貫線切割機（相貫線坡口切割機）是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
YC-XGX系列5軸4聯動管道坡口相貫線切割機的切割方式可根據用戶要求選擇氧乙炔氣割、氧液化石油氣氣割或等離子切割。 切割管徑以及管子長度均可根據用戶要求進行設計制造。
設備用途說明
1.主要用于各種管道系統的相貫線和端部的熱切割。
2.適用工件材料：低碳鋼 (銅鎳管、不銹鋼管需用等離子切割)
設備特點
專業管材優化數控系統具有，AutoCAD版工程設計圖可直接生成CNC機床加工代碼.三維仿真操作,節點展開,超長管件分拆,管件優化等,超大的兼容性，可兼容EGES DXF SAT和STL等軟件。
設備設計以人為本，中文界面操作簡單，設備結構先進可靠，適用于長期連續加工，運行控制穩定可靠。
高品質加工工藝：
1、卡盤主軸系統是相貫線切割機的重要組成部分，其品質和質量直接決定相貫線切割機的使用壽命及切割質量，我公司在卡盤主軸系統的設計中，完全按照機床主軸設計要求，采用高精度主軸，并選用優質角接觸深溝滾子軸承組及高精度軸承組成主軸系統，準確控制主軸徑向力及軸向力，在確保主軸達到機床精度的同時，延長了主軸系統的有效使用壽命；
2、坡口機的A軸旋轉盤采用交叉滾子軸承。交叉滾子軸承剛性高、緊密及高轉速下仍能確保準確，適合于工業用機器人的關節部或旋轉部、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺。
3、國內相貫線切割機小車的底盤一般都采用單層鋼板制做，由于其面積較大，極易產生加工變形及應力變形，底盤是切割機的基礎，如產生變形將不能保證切割質量，為此，我公司在小車底盤的設計中，采用了箱式焊接底盤，加裝縱向加強筋的結構設計，并對焊接底盤進行高溫應力失效處理，保證了底盤的形態穩定性，從而達到保證切割質量的效果。
技術規格
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=60～600mm |
2 | 切割方式 | 火焰、等離子 |
3 | 等離子切割管壁厚度 | 垂直切割1～20mm 坡口切割5-16mm |
4 | 火焰切割管壁厚度 | 垂直切割6～60mm 坡口切割6--40mm |
5 | 有效切割工件長度 | 12000mm（可定制） |
6 | 要求工件橢圓度 | ≤1% |
7 | 切割速度 | 10～2000mm/min |
8 | 移動速度 | 10～6000 mm/min |
9 | 割炬軸向擺動角度 | A=±45°（等離子）；A=±60°（火焰） |
10 | 割炬徑向擺動角度 | B=±45°（等離子）； B=±60°（火焰） |
11 | 周圍可接受溫度 | -20℃ -50℃ |
12 | 頻率 | 50HZ ±2% |
13 | 切割精度執行標準 | 按國際標準ISO9013-2002及ISO8206-1991 |
14 | 卡盤性質 | 手動3爪自定心（可定制自動鎖緊卡盤） |
15 | 切割長度精度 | ±1.0mm |
16 | 機器顏色 | 指定 |
17 | 待割管重量 | 5000Kg |
18 | 等離子電源 | 美國海寶Powermax105（原裝進口） |
運動軸數
運動軸 | 切割機軸數選擇 | 活動范圍 |
X軸： | 割炬沿管件軸向移動軸 | 行程12000mm |
Y軸： | 管件旋轉軸 | 360°自由回轉 |
A軸： | 割炬沿管件軸向擺動軸 | ±45°（等離子） |
B軸： | 割炬沿管件徑向擺動軸 | ±45°（等離子） |
Z軸： | 上升下降軸 | 該軸不參加聯動 行程350mm |
設備組件說明
序號 | 設備名稱 | 規格型號 | 制造商品牌歸屬地 |
1 | 切割機主體 | 華宇誠 | 中國 |
2 | 數控系統 | 華宇誠 | 中國 |
4 | 伺服驅動 | 松下伺服 | 日本 |
5 | 等離子電源 | 海寶P105 | 美國 |

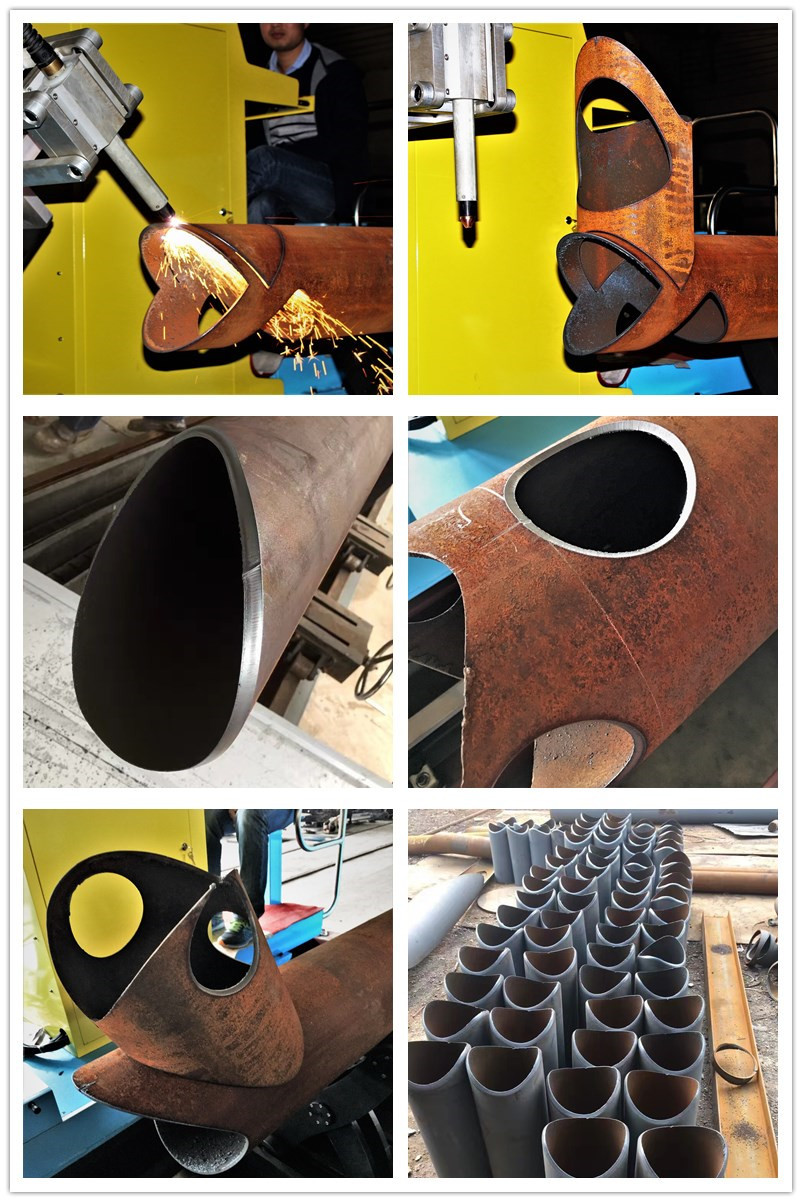

切割效果展示
